Untuk menggulung ulang kipas angin yang telah rusak atau terbakar sebenarnya tidaklah terlalu sulit, asalkan sudah tau caranya,
Selanjutnya kita buat ukuran cetakan kawat sesuai dengan panjang dan lebar yang telah dibuat tadi pada triplek yang telah disediakan sesuai ukuran dengan ukuran yang telah didapat tadi, seperti dibawah ini :
Selanjutnya
Selanjutnya kita buat lagi gulungan untuk putaran 1,2,3,nya karena kipas angin rata-rata mempunyai 3 kecepatan, Pertama kita buat gulungan sebanyak 500 putaran dibuat sebanyak 4x seperti yang pertama tadi, dibuat pembatas dengan lidi yang telah disediakan agar tidak bergabung antara gulungan 1 dan 2 , selanjutnya gulungan tersebut ditimpa atau digulung lagi dengan menggunakan dua kawat sekaligus, gulungan ini sebanyak 200 gulungan, jadi total gulungan ini sama panjang dengan gulungan yang pertama tadi yaitu 900 lilitan (500+200+200)(kawat yang kumparannya 500 ditandai pakai isolasi agar pada saat penyambunngannya tidak salah) Seperti gambar dibawah ini :
Gulungan dibawah ini gulungan ke dua dan 3 dengan memakai dua kawat sekaligus biar gulungnya cepat, nggak 2x kerja...
Sekarang kita mulai cara memasuk kan kawat yang pertama (kawatyang dobel 3) kedalam tran kipas angin seperti dibawah ini :
Untuk pemasangan gulungan kawat yang kedua/gulungan starting, masukkan
diantara ujung kawat yang pertama tadi/gulunga running. seperti gambar
dibawah ini.
Sekarang kita tunggu kering dan selanjutnya kita pasang seperti semula.
Selamat mencoba...jika ada masalah dapat diutarakan di komentar.
Semoga sukses.
Sumber
Cuma memakan waktu kira-kira dua jam bagi yang udah biasa.
Ya udah kita mulai aja, nanti malah lama siapnya...he..he.
Pertama tentu kita siapkan alat-alat yang diperlukan untuk menggulung ulang kumparan kipas angin terebut yaitu :
1. Micro
meter, guna untuk mengukur diameter kawat spul, biasanya kipas angin
yang dipakai untuk rumah tangga berukuran 0,15mm.atau 0,18mm
2. Multitester, untuk mencek kawat kalau ada yang putus.
3. Kawat Spul 0,15mm
4. Prespan Mika 0,12 dan 0,15, untuk isolasi.
5. Hand sakle electrik wind thread machine, untuk menggulung kawat.
6. Serta peralatan lain yang dibutuhkan, seperti kunci-kunci.

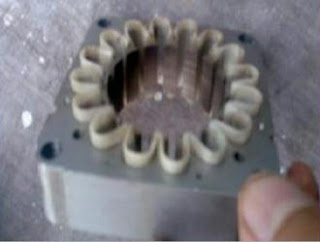

Pertama keluarkan kawat yang rusak dari tran kipas angin yang rusak
seperti gambar diatas, potong menggunakan tang potong, jika isolatornya
rusak ganti dengan yang baru, seperti dibawah ini
6. Serta peralatan lain yang dibutuhkan, seperti kunci-kunci.
Setelah selesai Isolasinya semua/pemasangan prespan mika, kita ukur
lebar dan lingkar tran kipas tersebut seperti dibawah ini, guna untuk
membuat ukuran, atau besar lingkar kawat yang akan di gulung:
Selanjutnya kita buat ukuran cetakan kawat sesuai dengan panjang dan lebar yang telah dibuat tadi pada triplek yang telah disediakan sesuai ukuran dengan ukuran yang telah didapat tadi, seperti dibawah ini :
Selanjutnya

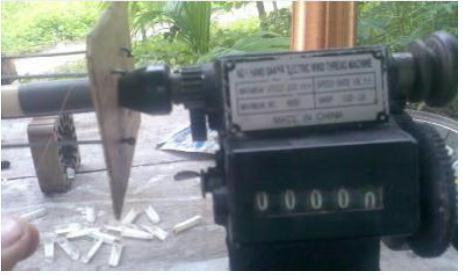

Selanjutnya kita mulai menggulung, dimulai dari anggka nol pada thread
machine, sampai 900 lilitan, dan dibuat sebanyak 4x ,tanpa terputus,
seperti gambar dibawah ini, karena rata-rata kipas angin menggunakan
lilitan sebanyak itu.
Selanjutnya kita buat lagi gulungan untuk putaran 1,2,3,nya karena kipas angin rata-rata mempunyai 3 kecepatan, Pertama kita buat gulungan sebanyak 500 putaran dibuat sebanyak 4x seperti yang pertama tadi, dibuat pembatas dengan lidi yang telah disediakan agar tidak bergabung antara gulungan 1 dan 2 , selanjutnya gulungan tersebut ditimpa atau digulung lagi dengan menggunakan dua kawat sekaligus, gulungan ini sebanyak 200 gulungan, jadi total gulungan ini sama panjang dengan gulungan yang pertama tadi yaitu 900 lilitan (500+200+200)(kawat yang kumparannya 500 ditandai pakai isolasi agar pada saat penyambunngannya tidak salah) Seperti gambar dibawah ini :
Posisikan kawat sesuai alur/gambar dibawah ini, jangan sampai terbalik.jika terbalik kipas angin tidak akan berputar.
Ada pertanyaan nggak sampai disini...ya kalo nggak ada kita lanjut.
Sekarang kita sambung ujung-ujung kawat, sebelumnya ujung kawat kita bakar sedikit untuk membuka email atau pembungkus kawat,
Sekarang kita sambung ujung-ujung kawat, sebelumnya ujung kawat kita bakar sedikit untuk membuka email atau pembungkus kawat,
Berikut ini cara bikin sambungannya :
Kawat yang dobel 3 kita kasih nama a, b, c, aja (a=200 kumparan, b=200 kumparan, c=500 kumparan) dan kawat yang tunggal kita kasih nama x (900 kumparan), supaya mudah untuk menyambungnya,
Kumparan yang dobel 3 tentu mempunyai ujung sebanyak 6 ujung, yakni a,a1, b, b1,c dan c1 dan yang 1 kumparan 2 ujung yakni x dan x1.
Ujung x digabung dengan ujung a1, ujung b1 digabung dengan a, ujung b digabung dengan ujung c1, sehingga sekarang ujung kawat menjadi sebanyak 5 ujung. Seperti dibawah ini :
Kawat yang dobel 3 kita kasih nama a, b, c, aja (a=200 kumparan, b=200 kumparan, c=500 kumparan) dan kawat yang tunggal kita kasih nama x (900 kumparan), supaya mudah untuk menyambungnya,
Kumparan yang dobel 3 tentu mempunyai ujung sebanyak 6 ujung, yakni a,a1, b, b1,c dan c1 dan yang 1 kumparan 2 ujung yakni x dan x1.
Ujung x digabung dengan ujung a1, ujung b1 digabung dengan a, ujung b digabung dengan ujung c1, sehingga sekarang ujung kawat menjadi sebanyak 5 ujung. Seperti dibawah ini :
Ujung x1 digunakan untuk api masuk ujung x yang telah digabung dengan
a1 menjadi ujung kecepatan no.1, ujung b1 yang telah digabung dengan a,
menjadi kecepatan no.2, ujung b1 yang telah digabung dengan c menjadi
kecepatan no.3,
Untuk ujung c digunakan untuk kapasitor, pemasangan kapasitor yakni ujung c dan ujung x1. Untuk api masuk sebaiknya dipasang pengaman termostat 1amp.
Setelah selesai disambung dan di solder ujung-ujungnya dibungkus dengan selonsong yang telah disediakan seperti dibawah ini:
Selanjutnya
Untuk ujung c digunakan untuk kapasitor, pemasangan kapasitor yakni ujung c dan ujung x1. Untuk api masuk sebaiknya dipasang pengaman termostat 1amp.
Setelah selesai disambung dan di solder ujung-ujungnya dibungkus dengan selonsong yang telah disediakan seperti dibawah ini:
Selanjutnya
Selanjutnya gulungan tersebut diikat seperti dibawah ini :
Setelah selesai diikat gulungan tersebut dikasih vernis untuk membantu
mengurangi panas, dan juga membantu supaya gulungan tidak goyang,
seperti dibawah ini.
Selamat mencoba...jika ada masalah dapat diutarakan di komentar.
Semoga sukses.
Sumber
Selasa, 20 Mei 2014
Sejarah Kipas Angin
Kipas angin adalah suatu alat yang berfungsi untuk menggerakkan udara agar berubah menjadi angin, beberapa fungsinya antara lain adalah untuk pendingin udara, penyegar udara, ventilasi (exhaust fan), dan pengering (umumnya memakai komponen penghasil panas). Kita dapat menemukan kipas angin pada peralatan rumah tangga di rumah, misalnya yang ada di dalam alat penyedot debu/vacuum cleaner dan beberapa ornamen untuk dekorasi ruangan.
kipas angin yang umum ditemukan menurut cara menggerakannya ada dua macam yakni kipas angin tradisional yang digerakkan oleh tangan manusia dan kipas angin modern yang digerakkan oleh listrik. salah satu kipas angin tradisional adalah kipas angin yang ada di jepang yang berbentuk setengah lingkaran dan dapat dilipat dan di Indonesia, di Indonesia terdapat Hihid yang yang memiliki pegangan tersendiri, terbuat dari anyaman bambu, hihid ini berasal dari daerah Jawa barat (suku Sunda).
Pada perkembangannya telah banyak ditemukan bentuk yang bervariasi baik dari segi ukuran, penempatan posisi, serta fungsi. Dari segi ukuran, misalnya kipas angin mini (Kipas angin yang dapat dipegang dengan tangan menggunakan energi baterai), salah satu penggunaan dalam alat elektronik misalnya Kipas angin (blower) yang ada di dalam Unit CPU komputer seperti kipas angin untuk mendinginkan processor, kartu grafis, power supply dan Cassing.
Selain pada Komputer desktop terdapat juga kipas angin yang dipasang pada alas atau tatakan Laptop untuk menghantarkan udara dan membantu kipas laptop dalam mendinginkan suhu laptop tersebut. Kipas angin tersebut berfungsi untuk menjaga suhu udara agar tidak melewati batas suhu yang di tetapkan.
Pada penggunaannya, kecepatan putaran kipas angin dapat dikontrol dengan 3 cara yaitu menggunakan pemutar, tali penarik serta remote control. Perputaran baling-baling kipas angin dibagi dua yaitu centrifugal (Angin mengalir searah dengan poros kipas) dan Axial (Angin mengalir secara pararel dengan poros kipas).
Kipas angin tradisional
Kipas angin telah ditemukan beribu tahun silam dan telah digunakan oleh beberapa negara didunia seperti bangsa Mesir, Yunani, Roma, dan China. Pada masa itu kipas angin memiliki berbagai macam dan fungsi. Kipas Angin pertama ditemukan sekitar 4000 tahun silam pada sebuah makam raja di Mesir yaitu Raja Tutankhamen yang digali pada tahun 1922.
Kipas angin yang ditemukan di mesir berfungsi sebagai alat upacara keagamaan, sehingga sebuah kipas angin merupakan benda yang sakral. Kipas angin juga merupakan lambang kekuatan raja. Ada dua buah kipas angin yang ditemukan di makan raja. Salah satu kipas angin tersebut gagangnya dilapisi oleh emas dan terbuat dari bulu burung unta, sedangkan yang satu lagi dilapisi eboni dengan emas dan batu-batu berharga.
Selain itu perkembangan kipas angin juga terdapat di Eropa. Italia adalah negara pertama di Eropa yang memproduksi kipan angin, negara tersebut memproduksi kipas angin pada tahun 1500. Pada masa itu kipas angin merupakan sebuah komoditi perdagangan yang eksotik dan sangat stylish. Kipas angin sendiri dipandang sebagai simbol kemakmuran dan kelas sosial seseorang.
Pada abad ke-16 sampai abad ke-18 perkembangan kipas angin sebagai komoditas fashion sangat populer, namun Pada awal abad ke 20 Terjadi pergeseran fungsi kipas angin, Pada masa itu kipas angin sudah tidak lagi sebagai sebuah aksesoris fashion namun menjadi alat periklanan. Sedangkan di spanyol sendiri, kipas angin menjadi alat untuk mendinginkan udara karena di Spanyol memiliki iklim yang panas.
Kipas angin listrik
Pada tahun 1882 kipas angin listrik pertama ditemukan oleh Schuyler Skaats Wheelerm, Wheeler pertama kali memperkenalkan kipas angin listrik dengan dua buah baling-baling, tanpa ada pelindung apapun dan digerakkan dengan tenaga motor listrik. Perkembangan kipas angin listrik lebih lanjut di kembangkan oleh Philip H. Diehl yang dipantenkan pada tahun 1887. Diehl memperkenalkan kipas angin yang menempel di langit-langit rumah.
Diehl terus mengembangkan temuannya. Pada tahun 1904 Diehl menambahkan sendi split-ball pada kipas angin listriknya. Tiga tahun kemudian, ide ini menjadi dasar penemuan kipas angin yang dapat menengok ke sana-kemari sehingga hembusan angin dapat menyebar ke beberapa arah..
Jenis-jenis Kipas Angin Menurut Cara Kerja: Kipas Tradisional, Kipas Angin/Kipas Baling-Baling, Kipas Tangan, Kipas Listrik, Kipas AKI, Kipas Modern. (Referensi: Wikipedia bahasa Indonesia, Enslikopedia bebas)
SKEMA CARA MENGGULUNG DINAMO KIPAS ANGIN
 |
| *Penyambungan kawat pada gulungan starter dilakukan secara SERI (lihat gbr skema). Untuk lebih jelas silahkan klik gambar skemannya |
 | ||
| alat gulung sederhana |
“SEMAKIN BANYAK YANG KITA BISA KERJAKAN MAKA AKAN SEMAKIN BANYAK PELUANG PEKERJAAN YANG KITA DAPAT”. Menggulung dynamo kipas angin tidaklah serumit memperbaiki tv. Ditinjau dari segi ekonomis atau tarif memang tidaklah terlalu menguntungkan. Tetapi ini hanyalah langkah awal sebagai latihan menggulung dynamo. Jika kita sudah mahir menggulung dynamo kipas angin, menggulung dynamo lain seperti mesin cuci, pompa air, genset portable, blower outdoor AC bahkan dynamo untuk peralatan industry tidaklah menjadi lebih sulit. Kalau sudah sampai pada tahap ini, bisa jadi hasilnya bisa lebih menjanjikan dibanding perbaikan tv. Mengingat analisa kerusakan yg tidak terlalu sulit serta dapat diprediksi dg pasti lama pengerjaan, modal kerja serta berapa hasilnnya. Belum lagi kawat2 tembaga bekasnya lumayan bernilai sebagai tabungan disaat saat membutuhkan biaya extra.
 |
| keren kipas angin |
Disini saya coba berbagi dg rekan2 melalui gambar skema yg saya buat dan upload. Mudah2an jadi lebih mudah untuk dipahami. Standard diameter kawat dan jumlah lilitan yang saya pakai adalah standar dynamo kipas angin Maspion yg kebanyakan beredar di pasaran. Semoga bermanfaat. Kritik dan saran sangat saya harapkan.
 | |
| 1 set sepul dinamo kipas angin |
 |
| gulungan yg sudah jadi |
CATATAN:
Jumlah lilitan utama bisa ditambah hingga 10% untuk lebih awet dg konsekuensi putaran dynamo sedikit lebih lambat.
Jika terjadi kesalahan pada arah putaran, dapat diatasi dg jalan hanya membalik posisi keren dynamo atau merubah sambungan kopel pada dynamo. Ada baiknya juga kita mengetahui caranya dg jalan melepas sambungan kawat pada pangkal kawat gulungan utama dan medium speed (high speed/1). Lalu memindakan pangkal kawat medium speed keujung kawat gulungan utama yg sebelumnya ke capasitor lalu memindahkan sambungan kabel ke kapasitor pada pangkal kawat gulungan utama.
Gunakanlah sebilah bambu/kayu yg diraut tipis pada ujungnya untuk membantu mendorong kawat kedalam lobang lobang keren. Lakukanlah dg hati2. Harap perhatikan arah lilitan untuk setiap kutub.
Sekadar nambah referensi untuk kipas cina yg tbl kerennya kira2 hanya 1-1,2Cm, kawat yg digunakan 0,12 dan 0,10mm dg jumlah lilitan berkisar 900 - 1200 lilitan. untuk gulungan medium/low speednya tidak lbh dr 20% dari total lilitan contoh: ...total 1000liitan => medium=200, low=200, starter 600. capasitor 1-1,2uf/400VAC. tp kipas cina jrng bisa awet dipake nonstop, dkarenakan kawat dan keren yg digunakan terlalu kecil/tipis sehingga tidak tahan panas.
Sumber
Alat Untuk Menggulung Dinamo dan Trafo
 |
| Alat ini sangat membatu dalam proses pengulungan dinamo, terutama untuk dinamo berukuran kecil seperti kipas angin dan juga trafo. Mempunyai 2 speed dg perbandingan 1:3 dan 1:8. Dengan pengertian 1putaran engkol = 3x dan 8x putaran pada as |
 |
|
Spesifikasi umum :
-Merk : Palma ( Made In China ) -Type : Automatic Computer Programmed -Max.Capacity : 1 Trafo -Max.Coil Diameter : 0.7mm -Watt/Voltage : 150W/220V AC -Accessories : Foot Switch |
 |
|
Palma-Coil Winding Machine
Mesin Coil Winding merk Palma
adalah mesin yang berfungsi untuk
menggulung coil/trafo/dinamo.
Banyak dipakai oleh home-industri
untuk skala produksi menengah.
Mesin ini dilengkapi teknologi Automatic
Computer Programmed untuk mengatur
banyaknya jumlah gulungan yang
diinginkan dengan memasukkan angka
yang dikehendaki, sehingga mesin akan
berhenti secara otomatis ketika jumlah
gulungan yang diinginkan telah tercapai.
|
Cara Proses Menggulung Dinamo Kipas Angin
 |
| Langkah awal adalah membongkar kawat dinamo. Potong semua tali pengikat lalu potong pada 1 sisi kawat2 dinamonya. Keluarkan/tarik kawat dg tang. |
 |
| Persiapan alat dan bahan untuk menggulung. Yang tidak nampak pada foto adalah tali pengikat dan lakban kertas. |
 |
| Potong plastik/kertas mika sesuai ukura pada lobang kiren. Lipat kedua ujung potongan mika yang akan diselipkan kelobang kiren.agar plastik mika tidak bisa bergeser. Jika tidak membuat lipatan tetesilah antara mika dan kiren dg lem super/super glue. Jika kondisi plastik/kertas mika yg lama masih baik, Hal ini tidak perlu dilakukan. |
 |
| Ambil beberapa lembar kawat bekas dinamo yg sudah dipotong. Lilitkan pada mal penggulung sebagai patokan/mal untuk besar liltannya |
 |
| Mulailah melakukan proses penggulungan. Jika tidak ada mesinnya,dapat dilakukan secara manual dg tangan. Tapi harap diingat-ingat betul jumlah lilitannya. Lakukan penggulungan langsung untuk keempat kutubnya tanpa terputus. Ikat lilitan yg sudah cukup jumlahnya dg lakban kertas.atau isolasi tipis |
 |
| Masukkan kawat kedalam kiren secara hati2 dg dibantu kayu/bambu/atau plastik yg diraut tipis pada ujungnya untuk membantu mendorong kawat kedalam lobang kiren |
 |
| Jika semua kawat sudah masuk kedalam lobang kiren. Tutup lobang kiren dg potongan krtas/plastik mika |
 |
| Masukkan lilitan/kutub kedua berlawanan arah lilitannya. Nampak pada gambar kutub pertama (kiri) arah lilitannya berlawanan dg jarum jam. Sedang kutub kedua searah jarum jam. |
 |
| Keempat kutub utama yg telah dimasukan kedalam kiren |
 |
| 1 set lilitan starter yg terdiri dari @ 4bh lilitan medium, low speed dan starter. Beri tanda pada pangkal dan ujungnya kawat untuk mempermudah proses penyambungan nanti |
 |
| 2 bh lilitan starter yg sdh dimasukkan kedalam kiren |
 |
| Keempat lilitan starter yg sdh masuk lalu disusul 2 lilitan medium speed |
 |
| Lilitan Utama dan Starter,medium,low speed yg sudah siap. |
 |
| Pangkal dan ujung kawat yg telah diberi tanda sebelumnya |
 |
| Penyambungan antara pangkal dan ujung lilitan medium/low speed dan starter dilakukan secara seri. Untuk lbh jelasnya lihat "Skema cara menggulung dinamo kipas angin" |
 |
| Kupas ujung2 kawat yg telah disambung dg jalan membakarnya sekilas dg korekapi ...,lalu sambungkan kekabel dan di solder lalu tutup degan selongsong kabel |
 |
| Proses selanjutnya adalah melakukan pengikatan pada kabel2 dan kawat2 dinamo |
 |
| Lakukan penyirlakan dg kwas kecil secara merata hingga meresap kedalam lilitan |
 |
| Lilitantel ah siap dites |
 |
| Pasang lilitan yg telah siap pada kesing/rmh dinamo |
 |
| Saat pengetesan 5 menit pertama, raba dinamo dg tangan..., jika hanya terasa hangat lalu di menit brikutnya mulai terasa panas (s/d 10 menit) tapi msh mampu ditahan kulit tangan kita.., Berarti Dinamo OK dan Insya Allah tahan lama. Tapi jika di 5menit pertama pengetesan panas dinamo sdh ndak ketulungan dan tercium bau sangit, berarti ada kesalahan saat proses penggulungan (terkelupasnya kawat lalu short) atau keliru dalam penyambungan kawat. |
 |
| Saat pengetesan, lakukan jg pengetesan pada putaran dinamo, jika putaranterasa lemah..periksa capasitornya |
 |
| Dinamo Telah siap dipasang dan digunakan |
Semoga ganbar2 diatas dapat lebih mempermudah anda yg berminat belajar menggulung dinamo. Menggulung dinamo kipas angin hanyalah langkah awal dlm proses belajar menggulung dinamo lainnya. Jika anda berhasil...,mengulung dinamo lainnya yg lebih besar atau untuk industri akan lebih mudah bagi anda untuk memahaminya.
Semoga Sukses..........
